Německý 20mm protiletadlový kanon Flak 30

Německý 20mm protiletadlový kanon Flak 30

Protiletadlový kanon Flak 30 (Flugabwehrkanone) německé zbrojovky Rheinische Metallwaaren und Maschinenfabrik AG (Rheinmetall) vznikl v 1. polovině 30. let 20. století dalším vývojem 2cm protiletadlového kanonu ST-5 švýcarské společnosti Solothurn.  Jeho určení bylo obrana proti nízko letícím letadlům, které útočily na přesouvající se kolony vojenské techniky. Byla to na svou dobu vysoce mobilní a účinná protiletadlová zbraň a do zavedení modernější verze Flak 38 tvořila hlavní výzbroj německých lehkých protiletadlových jednotek. Flak 30 mohl střílet dávkou i jednotlivými ranami. Automatika kanonu fungovala na principu využití zákluzu. Hlaveň se dala snadno vyměnit. Na jejím ústí byla brzda, která zároveň sloužila jako tlumič plamene. Střelec, který seděl v sedadle za hlavní, odpaloval kanon stlačením nožního pedálu. Přeprava se uskutečňovala na dvoukolové tažné lafetě. Pro střelbu se zbraň instalovala na trojúhelníkovou platformu, která zbraň účinně stabilizovala při střelbě a zároveň umožňovala kruhový odměr (360°). Flak 30 se také instaloval na kolopásový transportér Sd.Kfz 10 (SdKfz = Sonderkraftfahrzeug = vozidlo pro zvláštní účel), čímž vznikla samohybná protiletadlová verze Sd.Kfz. 10/4.  Obsluha Flaku se skládala z pěti vojáků. Během 2. světové války bylo vyrobeno přes 7000 kusů kanonů Flak 30.

Kromě Německa tuto zbraň používalo Rumunsko, Bulharsko, Řecko, Litva, Finsko, Dánsko nebo Jugoslávie. Poslední jmenovaná země Jugoslávie získala několik těchto kanonů kořistně po německé armádě a po válce je zavedla do své výzbroje pod označením „Protiletalski (Protivavionski) top Flak M30 20/1“ nebo ve zkratce 20/1mm PA.TOP. M.30.

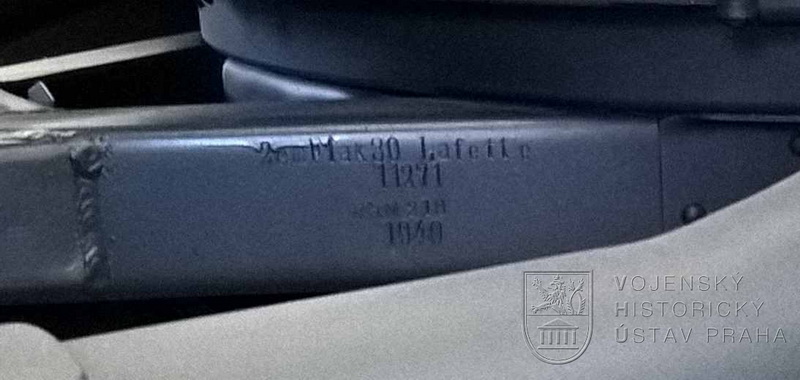

Vojenský historický ústav Praha získal výměnou jeden kus v roce 2011 ze Slovinska. Jedná se o zbraň vyrobenou v letech 1940-41 a používanou německou armádou. Zbraň je tvořena lafetou Flaku 30 z roku 1940 a hlavní pro Flak 38 vyrobenou v roce 1941. Kanon si lze prohlédnout v expozici Leteckého muzea Praha Kbely v areálu Stará Aerovka.



Takticko-technická data kanonu:

ráže: 20 mm

délka hlavně: 1300 mm

hmotnost zbraně při přesunu: 890 kg

bojová hmotnost: 463 kg

úsťová rychlost: 830 m/s protipancéřová střela

900 m/s tříštivá střela

odměr: 360°

náměr: -12° až +90°

maximální dostřel: 3800 m

výškový dostřel: 2000 m

kadence: 120 ran za minutu

obsluha: 5 vojáků

výrobce: Rheinmetall
