Letecký naviják Herkules II

Letecký naviják Herkules II

Na počátku padesátých let minulého století zaznamenali naši plachtaři citelný nedostatek startovacích navijáků, které umožňovaly levný a efektivní provoz kluzáků a větroňů. Starší, vesměs trofejní typy pomalu dosluhovaly a plnohodnotná náhrada za ně nebyla. Proto byla v národním podniku Let, závod Otrokovice ustanovena pod vedením pana Vladislava Čáslavského vývojová a konstrukční skupina, která postupně navrhla jednobubnový letecký naviják Herkules I a později i modernější a efektivnější dvoububnový Herkules II pro velkosériovou produkci. Těch bylo v letech 1951 až 1952 vyrobeno na 153 kusů, z nichž část byla exportována do Polska, Rumunska a Maďarska.

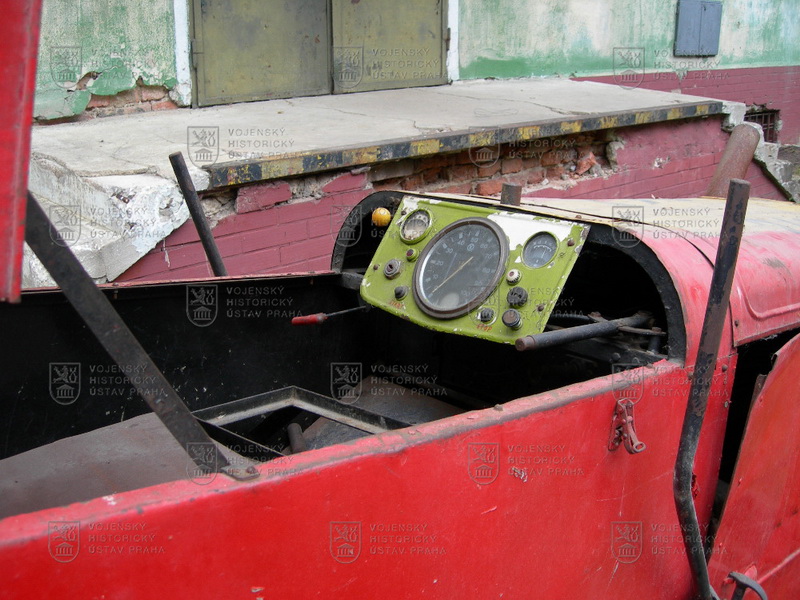

Oba navijáky poháněl osvědčený šestiválcový zážehový motor Praga, který byl použit za 2. světové války jako pohonná jednotka mnoha obrněných vozidel, mimo jiné i německého Jagdpanzeru 38 (t) Hetzer. V sériových navijácích Herkules II, vyráběných od roku 1951, pak byla převážně využita dvou karburátorová verze Praga AE o výkonu 150 koní při 2 600 ot/min. Tento motor poháněl přes kapalinovou spojku vždy jeden buben, na kterém mohlo být navinuto až 1 150 metrů ocelového lana. To pak pomocí speciálního závěsného zařízení vytahovalo při navíjení na buben kluzáky do vzduchu. Naviják byl ještě vybaven gravitačním sekacím zařízením vlečného lana, ovládaným z kabiny navijákaře.

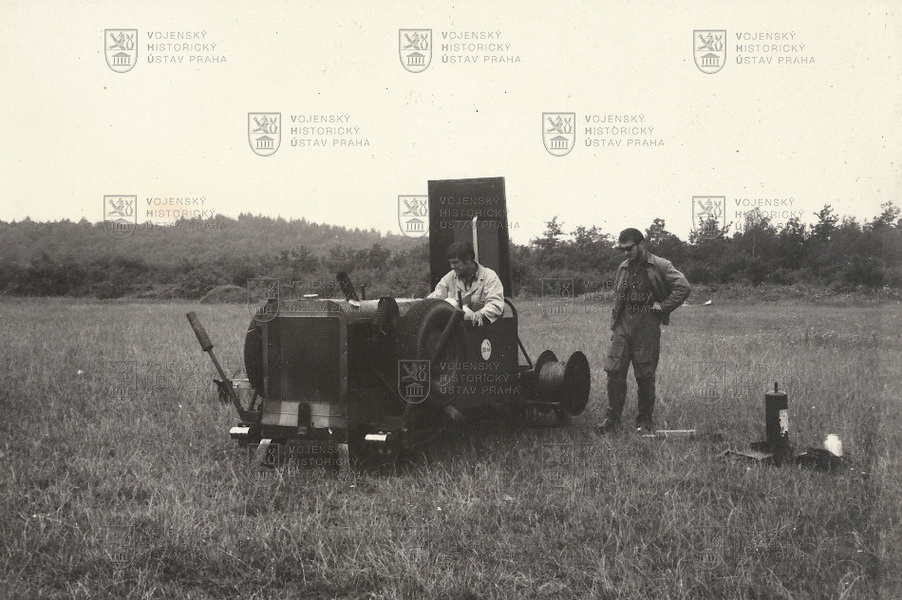

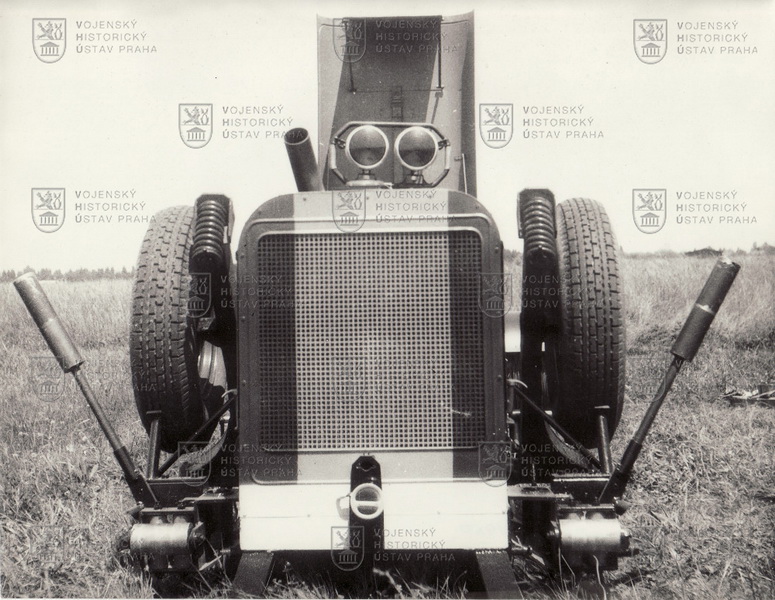

Herkules II byl obsluhován jedním strojníkem a zpravidla pomocníkem, plnícím funkci startéra. Po dotažení na letovou plochu musel být ustaven do pracovní polohy pomocí zubového vrátku a opěrných nožiček. Příprava ke startu zabrala asi čtvrt hodiny, ale jinak byl provoz navijáku jednoduchý a bezpečný. Dorozumívání se startem zpravidla probíhalo pomocí domluvených signálů praporky nebo barevnými reflektory.

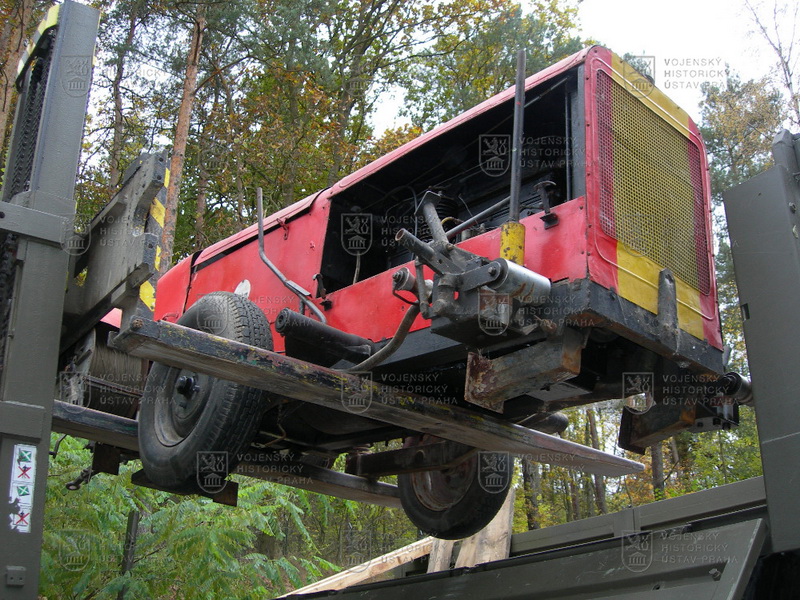

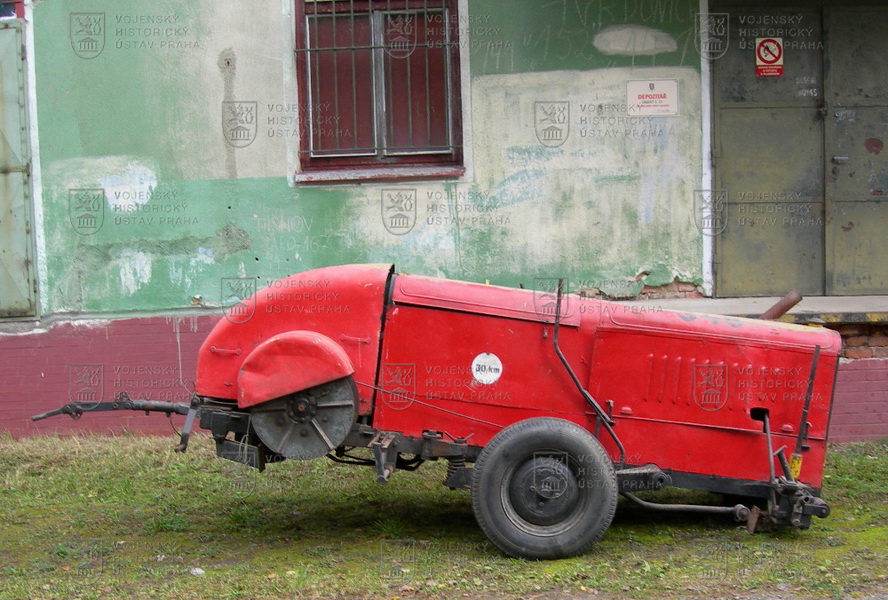

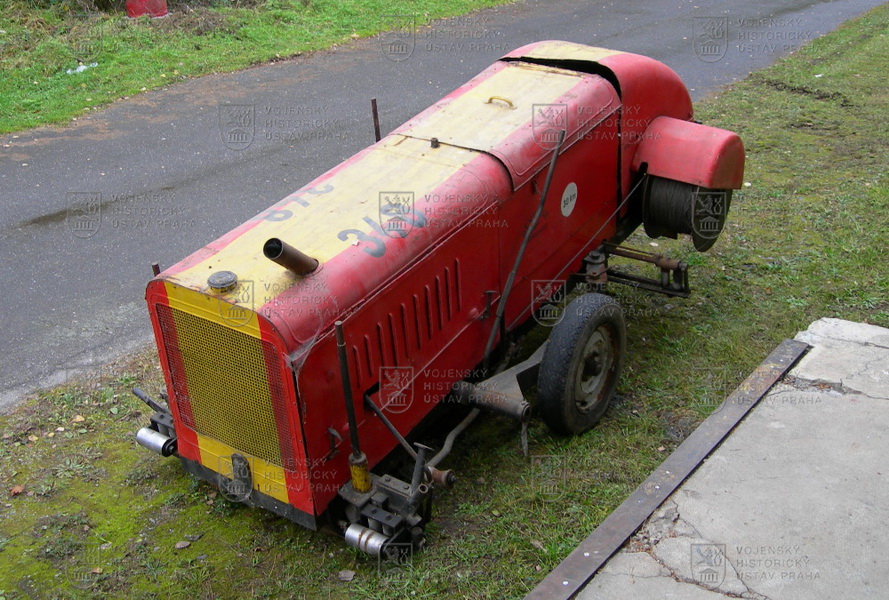

Představovaný exponát svazarmovského imatrikulačního čísla 348 byl vyroben v Otrokovicích někdy v roce 1952. Poté byl přidělen navijákové stanici Zbraslavice a ve službě vydržel až do poloviny osmdesátých let minulého století. Do sbírky VHÚ byl získán výměnou v roce 1995 ještě funkční a v dobrém technickém stavu.



Motor Praga AE o výkonu 110 kW (150 k)

Délka s ojí 3 850 mm

Šířka 1 600 mm

Výška v pracovní poloze 2 000 mm

Hmotnost 2 050 kg
