Prezentované dvousvazkové dílo je, jak již název napovídá, příručkou pro zakreslování situačních map, vydanou roku 1799 německým inženýrem, vysokoškolským učitelem a architektem v pruských službách Johannem Albertem Eytelweinem (1764–1848) ve spolupráci s berlínským rytcem Carlem Jäckem (1763–1808).

Autoři knihy si kladli za cíl seznámit čtenáře s postupy vytváření vojenských a hospodářských plánů a nákresů, od vysvětlení pojmu situační kresby (kreslení plánů zobrazujících vybranou oblast s potřebnými detaily tak, aby co nejpřesněji odrážela skutečnost) přes instrukce pro kresbu jednotlivých prvků plánů až po vytváření celých map. Příručka měla sloužit k výuce i úplných začátečníků, proto je doplněna výkladem základních pojmů a v druhém svazku také přehlednými číslovanými ukázkami, na které je v textu průběžně odkazováno, a nakonec i ukázkami hotových nákresů a plánů.

Nalezli bychom zde například instrukce, jaké zvolit měřítko, kam zakreslovat kartuše s názvem a legendou či jak zakreslovat rovnoběžky a poledníky. Také pojednává o tom, jak užívat světla a stínu a jaký úhel pohledu volit například v porovnání s běžnou malbou. Celý jeden oddíl je věnován pomůckám, které mají být použity – od výběru a seříznutí pera přes papíry, tužky a pravítka až po barvy včetně popisu, jaké odstíny užívat a co jimi kolorovat.

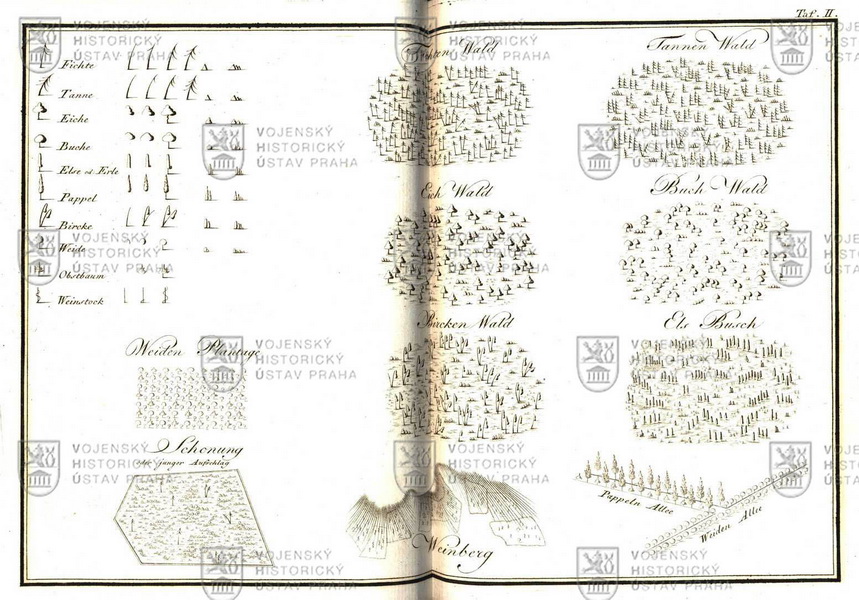

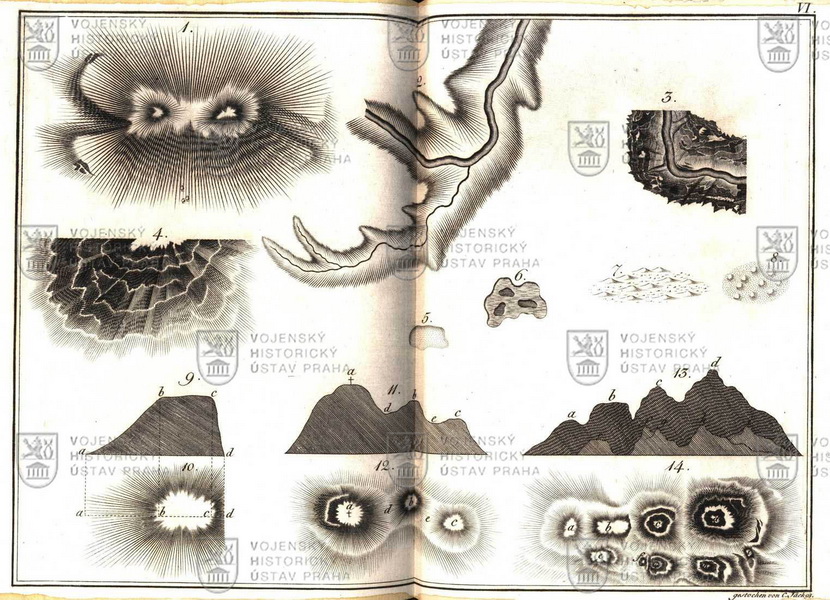

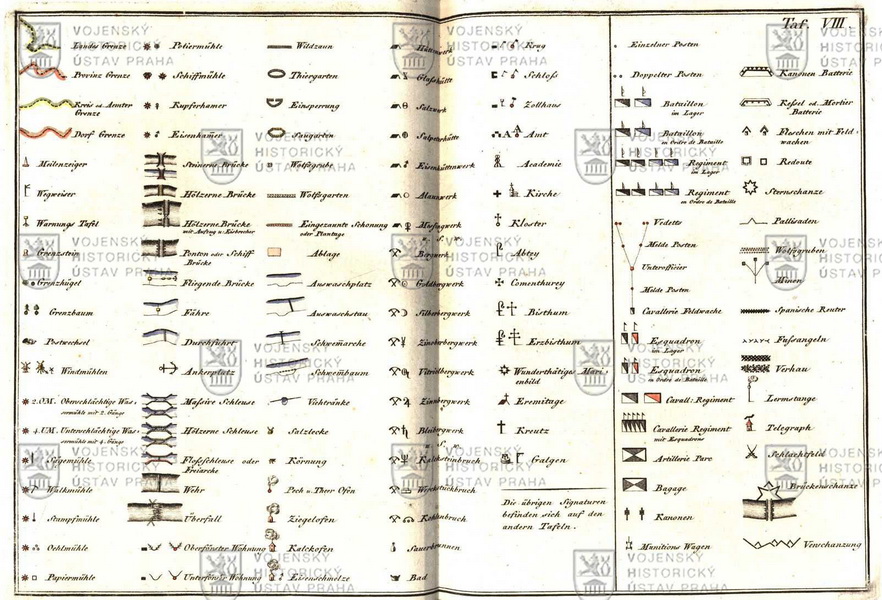

Velká část výkladu je věnována popisu jednotlivých prvků plánů, jako jsou cesty, řeky, lesy, louky, vesnice, města, hory a další. Jejich ukázky jsou také hlavním obsahem obrazové přílohy. Doplňuje je seznam mapových značek a výklad o vytváření popisků. Nechybí ani přehled různých druhů situačních map, návod, jak je obkreslovat a kopírovat a jak mapy zmenšovat či zvětšovat.

Představovaná kniha se řadí mezi staré tisky a je pozoruhodným dílem zejména pro svou výpravnou obrazovou přílohu. Svým tematickým zaměřením navíc koresponduje s rozsáhlou sbírkou starých map a plánů, kterou spravuje Knihovna VHÚ Praha.

Textovou část knihy si můžete přečíst on-line zde.



Citace:

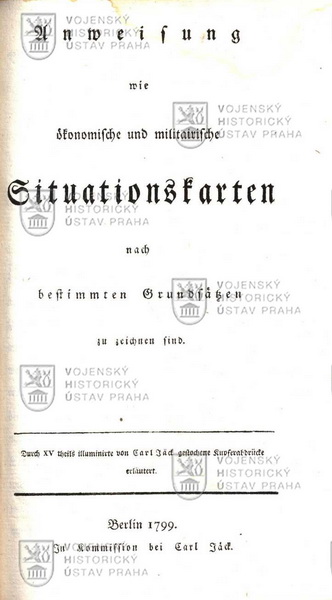

EYTELWEIN, Johann Albert. Anweisung wie oekonomische und militairische Situationskarten nach bestimmten Grundsaetzen zu zeichnen sind. Berlin : In Kommission bei Carl Jäck, 1799. 78 s., 15 barev. obr.
